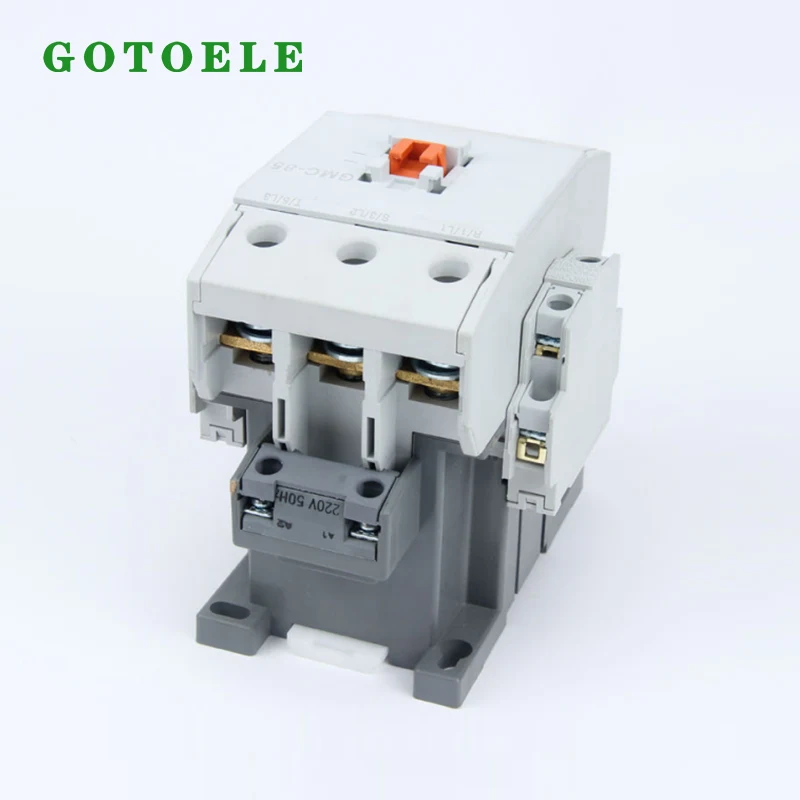

산업용 모터 제어를 위한 GMC-85 AC 전자 접촉기 3P 135A 45KW 2NO+2NC

GMC-85 AC 전자접촉기~에서고토엘레모터 제어, 산업 기계, 펌프, 압축기, HVAC 장비 및 안정적인 AC 부하 스위칭이 필요한 기타 애플리케이션용으로 설계된 3상 저전압 스위칭 부품입니다. 3극 주 접점 구조, 135A AC1 정격 열 전류, 380~440V에서 45kW 모터 제어 용량, 2NO+2NC 보조 접점을 갖춘 이 제품은 산업용 제어 캐비닛 및 전기 장비를 위한 실용적인 구성을 제공합니다.

전기 배전반, 패널 제작자, 기계 제조업체 및 유지 관리 팀의 경우 접촉기를 선택하려면 전류 정격을 확인하는 것 이상이 필요합니다. 구매하기 전에 모터 전력, 활용 범주, 작동 전압, 코일 전압, 스위칭 주파수, 보조 접점 요구 사항, 설치 방법 및 과부하 보호를 모두 고려해야 합니다.

구매자는 GMC-85 구성에 대해 무엇을 알아야 합니까?

3극 주접점 구조

3극 구성을 통해 접촉기는 단일 스위칭 장치를 통해 3상 회로를 제어할 수 있습니다. 따라서 3상 전원을 동시에 전환해야 하는 일반적인 산업용 모터 애플리케이션에 적합합니다.

주 접점은 연결된 부하를 전환하기 위한 것이며, 보조 접점은 제어, 표시, 연동 및 신호 회로에 통합될 수 있습니다.

135A AC1 열 전류 정격

GMC-85 프레임은 135A AC1 열 전류 등급과 연결됩니다. 그러나 구매자는 AC1 값을 모든 작동 조건에서 허용되는 모터 전류로 해석해서는 안됩니다. 모터 애플리케이션은 일반적으로 적용 가능한 활용 카테고리와 실제 모터 특성에 따라 선택해야 합니다.

따라서 모터 제어의 경우 정격 작동 전류 및 전력을 최종 선택 전에 의도한 공급 전압 및 적용 의무와 비교하여 확인해야 합니다.

45kW 모터 제어 용량

380~440V에서 GMC-85 구성은 AC3 모터 제어 조건에서 45kW 정격입니다. 이로 인해 이 모델은 전기적 특성이 시스템 요구 사항과 일치할 때 다양한 중전력 3상 모터 애플리케이션에 적합합니다.

핵심 매개변수

AC 전자 접촉기는 어떻게 작동합니까?

전자기 스위칭 원리

AC 전자 접촉기는 전자기 코일을 사용하여 내부 접촉 메커니즘의 움직임을 제어합니다. 제어 회로가 코일에 전원을 공급하면 전자기력이 접점 어셈블리를 이동하고 주 접점의 상태를 변경합니다.

코일의 전원이 차단되면 메커니즘이 정상 위치로 돌아갑니다. 이를 통해 운영자나 컨트롤러가 모터 회로를 직접 전환하지 않고도 저전력 제어 회로가 고전력 전기 부하를 관리할 수 있습니다.

전원과 제어 기능 분리

접촉기의 주요 실용적인 장점 중 하나는 주 전원 회로와 제어 회로가 분리되어 있다는 것입니다. 주 접점은 연결된 부하를 처리하는 반면 코일과 보조 접점은 제어 시스템과 상호 작용합니다.

이 구조는 푸시 버튼, PLC 출력, 센서, 릴레이 또는 기타 제어 장치를 통해 모터를 제어할 수 있기 때문에 자동화 기계에 널리 사용됩니다.

2NO+2NC 보조 접점이 중요한 이유

상시 개방형 접점

상시 개방형 보조 접점 2개는 시스템 설계에 따라 제어 논리, 실행 상태 피드백, 자체 유지 회로 또는 외부 표시 장치 연결에 사용될 수 있습니다.

이는 장비 제조업체가 접촉기를 더 큰 제어 캐비닛에 통합할 때 추가적인 유연성을 제공합니다.

상시 폐쇄 접점

두 개의 상시 폐쇄 보조 접점은 연동, 신호 및 제어 회로에 사용될 수 있습니다. 이는 다른 스위칭 구성 요소 또는 제어 장치와 접촉기를 조정하는 데 도움이 될 수 있습니다.

제어 회로 설계 지원

동일한 구성에서 상시 개방 및 상시 폐쇄 보조 접점을 모두 사용하면 일부 제어 설계에서 추가 보조 스위칭 구성 요소에 대한 필요성을 줄일 수 있습니다.

실제 접점 배열과 전기 활용도는 설치 전에 항상 제어 회로 다이어그램을 기준으로 확인해야 합니다.

일반적인 산업 응용 분야

산업용 모터 제어

GMC-85의 주요 응용 분야는 호환 가능한 3상 모터를 전환하고 제어하는 ​​것입니다. 이는 정격 전기 조건이 애플리케이션에 해당하는 모터 스타터 어셈블리 및 제어 패널에 통합될 수 있습니다.

펌프 및 수처리 장비

펌프에는 압력, 레벨, 유량 또는 프로세스 신호를 기반으로 한 자동 시작-중지 제어가 필요한 경우가 많습니다. 접촉기는 제어 회로와 펌프 모터 사이의 스위칭 인터페이스 역할을 할 수 있습니다.

압축기 및 HVAC 시스템

산업용 압축기, 환기 시스템, 에어컨 장비 및 기타 모터 구동 시스템은 접촉기를 사용하여 장비의 전기 제어 시스템 요구 사항에 따라 모터를 제어할 수 있습니다.

생산 기계

제조 장비에는 여러 모터, 컨베이어, 팬, 펌프 및 기타 전기 부하가 포함되는 경우가 많습니다. 접촉기는 제어 캐비닛에 통합되어 중앙 집중식 스위칭 및 자동화된 작동을 제공할 수 있습니다.

구매 전 주요 선택 요소

모터 전원 및 전류 확인

모터 전력만으로는 접촉기 선택에 충분하지 않습니다. 구매자는 모터의 정격 전류, 공급 전압, 주파수, 시동 특성, 작동 의무 및 활용 범주를 확인해야 합니다.

접촉기는 단순히 제품명을 모터의 정격 출력에 맞추는 것이 아니라 실제 전기 부하를 기준으로 선택해야 합니다.

코일 전압 확인

접촉기 코일 전압은 제어 회로와 일치해야 합니다. 공통 제어 전압은 기계와 지역에 따라 상당히 다를 수 있습니다.

주문하기 전에 구매자는 설치 중 호환성 문제를 피하기 위해 필요한 코일 전압과 주파수를 지정해야 합니다.

스위칭 주파수 고려

모터 시동 및 정지가 빈번한 애플리케이션은 상대적으로 자주 스위칭되지 않는 애플리케이션보다 접촉기에 대한 요구가 더 큽니다.

따라서 접촉기를 선택하고 의도된 용도에 대한 적합성을 평가할 때 예상 작동 주파수를 고려해야 합니다.

좌표 과부하 보호

접촉기는 주로 스위칭 제어를 제공하므로 전용 모터 과부하 보호 장치의 대체 장치로 취급되어서는 안 됩니다. 모터 스타터 애플리케이션의 경우 모터 및 시스템 요구 사항에 따라 적절한 열 과부하 계전기 또는 전자 모터 보호 장치를 선택해야 합니다.

설치 고려 사항

전기 등급 확인

설치 전에 기술자는 접촉기 모델, 코일 전압, 주 회로 전압, 정격 전류, 모터 전력, 보조 접점 구성 및 배선 다이어그램을 확인해야 합니다.

적절한 도체 사용

전원 도체, 단자 연결 및 보호 장치는 실제 전류 및 해당 전기 설치 표준에 따라 선택해야 합니다.

느슨하거나 부적절한 크기의 연결은 접촉 저항과 열 발생을 증가시켜 잠재적으로 장비 신뢰성에 영향을 줄 수 있습니다.

적절한 보호 제공

접촉기는 적절한 단락 및 과부하 보호 장치와 통합되어야 합니다. 보호 구성은 모터 특성, 설치 환경 및 해당 지역 전기 규정에 따라 설계되어야 합니다.

설치 환경 확인

온도, 습도, 먼지, 진동, 인클로저 설계 및 환기는 저전압 전기 부품의 작동 조건에 영향을 미칠 수 있습니다. 접촉기는 지정된 작동 제한 내의 환경에 설치되어야 합니다.

유지보수 및 검사

주요 연락처 검사

자주 작동하는 장비의 경우 유지보수 담당자는 정기적으로 주 접점 상태를 검사해야 합니다. 과도한 구멍, 연소, 변색 또는 비정상적인 마모는 전기적 스트레스 또는 부적절한 작동 조건을 나타낼 수 있습니다.

보조 연락처 확인

제어 회로에 간헐적인 신호, 예상치 못한 스위칭 동작 또는 피드백 오류가 발생할 경우 보조 접점을 점검해야 합니다.

터미널 연결 검사

전기 단자는 단단히 고정되어 있어야 합니다. 유지보수 담당자는 제조업체가 권장하는 조임 요구사항과 해당 전기 유지보수 절차를 따라야 합니다.

비정상적인 소음 모니터링

비정상적인 윙윙거림, 진동 또는 불안정한 접촉기 작동은 코일, 기계적, 전압 또는 설치 관련 문제를 나타낼 수 있습니다. 계속 작동하기 전에 비정상적인 조건을 조사해야 합니다.

B2B 구매자를 위한 품질 고려 사항

생산 일관성

유통업체와 OEM 고객의 경우 접촉기가 표준화된 제어 패널 및 장비 설계에 통합되는 경우가 많기 때문에 배치 간의 일관성이 중요합니다.

고토엘레은 생산 과정에 원자재 검사부터 제조, 테스트, 포장 및 배송까지 품질 관리가 포함된다고 말합니다.

선적 전 테스트

전기 제품은 배송 전에 적절한 검사와 테스트를 거쳐야 합니다. 대량으로 구매하는 구매자는 주문하기 전에 공급업체의 검사 절차 및 문서 요구 사항을 확인해야 합니다.

인증 요구 사항

고토엘레은 품질 및 인증 자격 중 CE 및 ISO9001을 식별합니다. 고객은 해당 시장에 필요한 정확한 제품 구성에 대한 해당 인증서와 기술 문서를 요청해야 합니다.

고토엘레 제조 및 공급 능력

저전압 전기제품 제조업체

고토엘레Yueqing Gongtong Electric Co., Ltd.가 운영하는 는 AC 접촉기, 열 과부하 계전기, 배선용 회로 차단기, 시동기, MCB 및 제어 부품을 포함한 저전압 전기 제품을 전문으로 합니다.

이 회사는 R&D, 제품 설계, 제조, 테스트 및 수출 서비스를 통합하여 유통업체, 장비 제조업체 및 산업 고객을 지원합니다.

OEM 및 맞춤형 주문 지원

고토엘레은 기술 매개변수, 제품 구성, 포장 및 브랜드 요구 사항을 포괄하는 OEM 및 맞춤형 제품 지원을 제공합니다. 이는 여러 프로젝트에 걸쳐 일관된 사양이 필요한 전기 배전업체 및 장비 제조업체에 유용할 수 있습니다.

대량 공급 능력

국제 구매자의 경우 접촉기가 여러 장비 모델에서 표준 구성 요소로 사용될 때 안정적인 생산 및 공급 능력이 중요합니다. GOTOELE은 저전압 전기 제품 범위 전체에 걸쳐 연간 약 800만 개의 생산 능력을 보고합니다.

구매자 체크리스트

자주 묻는 질문

GMC-85 AC 전자접촉기는 어떤 용도로 사용되나요?

이는 호환 가능한 3상 AC 부하, 특히 펌프, 압축기, HVAC 시스템, 컨베이어 및 생산 기계와 같은 산업용 모터 및 모터 구동 장비를 전환하고 제어하도록 설계되었습니다.

이 접촉기에 대해 135A는 무엇을 의미합니까?

135A 값은 GMC-85 프레임과 관련된 AC1 열 전류 정격을 나타냅니다. 모터 용도는 해당 활용 범주, 모터 전류, 전압 및 작동 조건에 따라 선택해야 합니다.

GMC-85는 45kW 모터를 제어할 수 있나요?

GMC-85는 지정된 구성에 따라 AC3 조건에서 380~440V에서 45kW 정격입니다. 실제 모터 애플리케이션은 정격 전류, 시동 조건, 스위칭 주파수 및 적용 가능한 표준을 기준으로 계속 확인해야 합니다.

2NO+2NC는 무슨 뜻인가요?

이는 상시 개방 보조 접점 2개와 상시 폐쇄 보조 접점 2개를 나타냅니다. 이러한 접점은 제어 논리, 상태 피드백, 연동 및 신호 회로에 사용할 수 있습니다.

접촉기에 과부하 보호 기능이 포함되어 있습니까?

접촉기는 스위칭 제어 기능을 제공하며 일반적으로 모터 애플리케이션에 적합한 과부하 보호 장치와 조화를 이루어야 합니다. 필요한 보호 구성은 모터 및 전기 시스템에 따라 다릅니다.

고토엘레은 OEM 서비스를 제공할 수 있나요?

예. GOTOELE은 제품 사양, 구성, 포장 및 브랜드 요구 사항을 포함하여 유통업체, 장비 제조업체 및 산업 고객을 위한 OEM 및 맞춤형 지원을 제공합니다.

최종 고려 사항

GMC-85 AC 전자접촉기산업용 모터 제어 및 기타 호환 가능한 저전압 애플리케이션을 위한 3상 스위칭 솔루션을 제공합니다. 3P 구조, 135A AC1 정격 열 전류, 380~440V에서 45kW AC3 정격, 2NO+2NC 보조 접점을 갖추고 있어 주 회로 스위칭과 보조 제어 기능이 모두 필요한 제어 시스템에 적합합니다.

전기 배전반, 패널 제작자, OEM 장비 제조업체 및 유지 관리 팀의 경우 모터 전류, 전압, 활용 범주, 코일 전압, 스위칭 주파수, 보호 구성, 설치 조건 및 필수 인증을 기반으로 올바른 선택을 해야 합니다.

저전압 전기 제조 경험과 OEM 지원, 품질 관리, 해외 공급 역량을 바탕으로고토엘레산업 자동화, 모터 제어, 기계, HVAC, 펌프 및 기타 전기 장비 애플리케이션을 위한 접촉기 구성을 찾는 고객을 지원할 수 있습니다.
