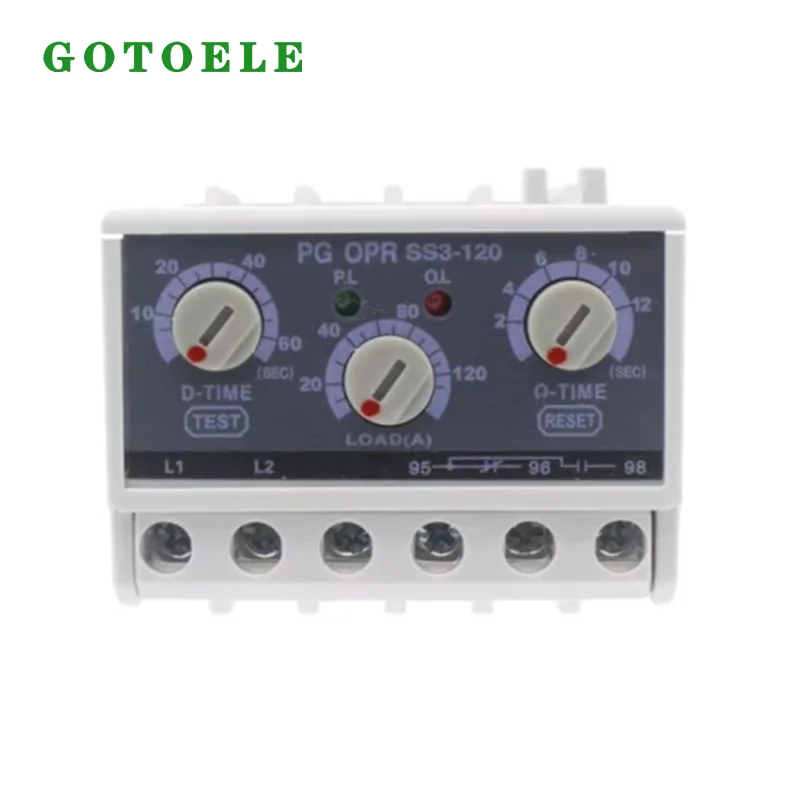

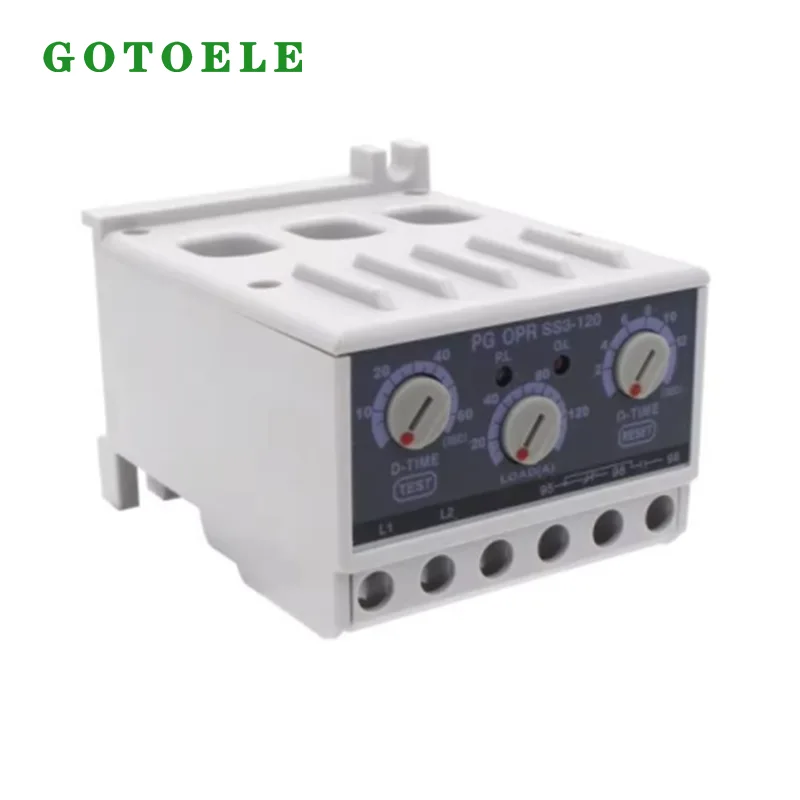

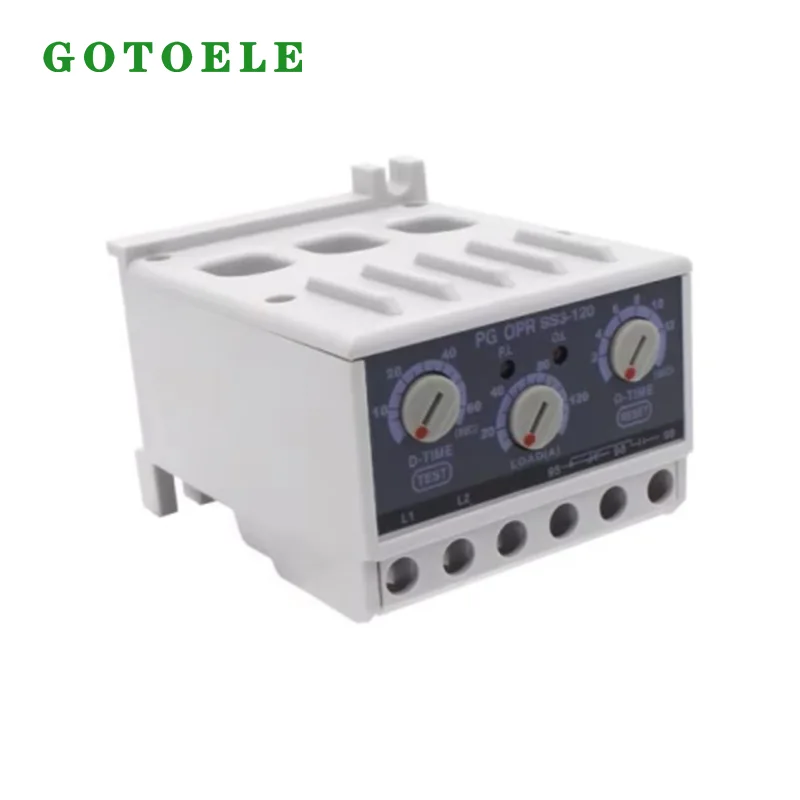

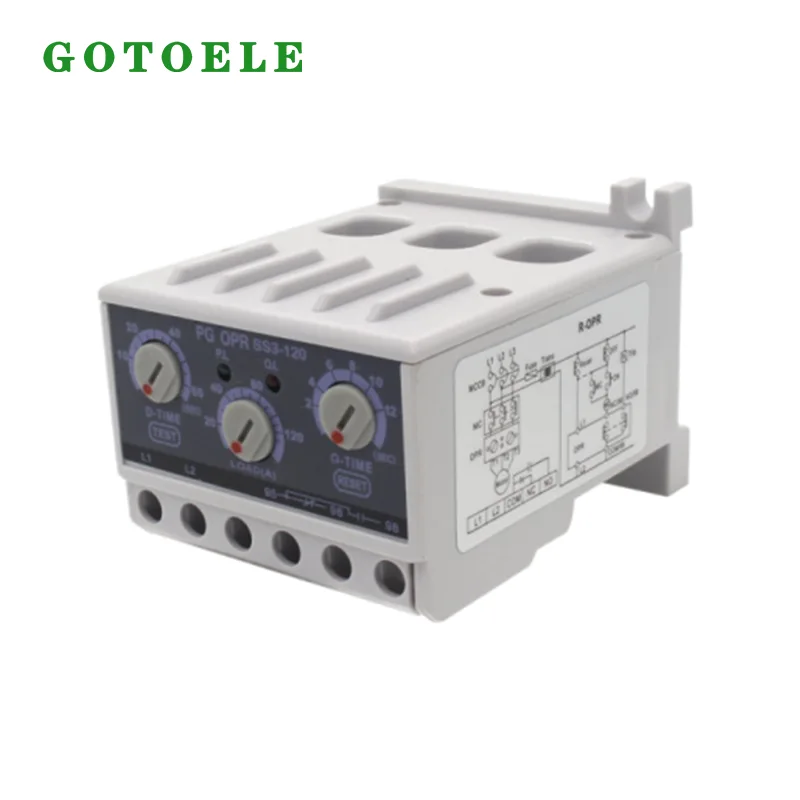

PG OPR-SS3-120 전자 모터 과부하 릴레이

GOTOELE PG OPR-SS3-120 전자 모터 과부하 계전기는 산업 장비 안전을 위해 설계된 지능형 3상 모터 보호 장치입니다. 10~120A의 조정 가능한 전류 설정을 통해 과부하, 위상 손실, 전류 불균형 및 정지 보호 기능을 제공합니다. 기존 열 과부하 계전기와 비교하여 펌프, 팬, 압축기, 컨베이어 및 자동화 시스템에 대한 보다 정확한 감지, 유연한 조정 및 안정적인 보호 기능을 제공합니다.

문의 보내기

제품 설명

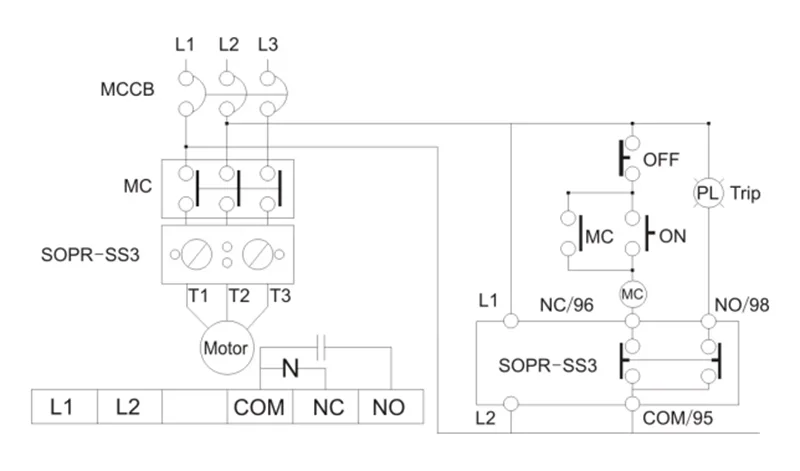

GOTOELE PG OPR-SS3-120 전자 모터 과부하 계전기는 3상 AC 모터를 위한 업그레이드된 보호 솔루션으로 개발되었습니다. AC 접촉기와 모터 부하 사이에 설치되어 모터 전류 상태를 지속적으로 모니터링하고 비정상적인 작동 상황이 발생하면 제어 회로를 분리하여 모터 과열, 권선 손상 및 예상치 못한 장비 가동 중단 시간을 방지합니다.

보호를 위해 열 변형에 의존하는 기존 바이메탈 열 과부하 계전기와 달리 PG OPR-SS3-120은 전자 전류 감지 기술을 채택하여 보다 빠른 응답과 보다 정확한 오류 식별을 달성합니다. 주변 온도 변화의 영향을 줄이고 장기간 산업 작동 중에 일관된 보호 성능을 유지합니다.

10~120A의 폭넓게 조정 가능한 전류 범위를 갖춘 이 장치는 다양한 모터 용량과 작동 조건을 일치시킬 수 있습니다. 세 가지 독립적인 조정 기능을 통해 사용자는 실제 애플리케이션 요구 사항에 따라 모터 부하 전류, 시동 지연 시간 및 오류 트립 지연 시간을 설정할 수 있어 시스템 신뢰성을 향상시키는 동시에 불필요한 정지를 줄일 수 있습니다.

기존 열 과부하 계전기에 대한 업그레이드된 대안

기존 모터 보호 시스템에서는 과도한 전류로 인한 모터 손상을 방지하기 위해 열 과부하 계전기가 일반적으로 사용됩니다. 그러나 장기간 열 작동을 수행하면 응답 속도가 느려지고 정확도가 떨어지며 조정 유연성이 제한될 수 있습니다.

PG OPR-SS3-120 전자 모터 과부하 계전기는 전자 감지 기술을 사용하여 더욱 발전된 보호 방법을 제공합니다. 반복되는 열 사이클의 영향을 받지 않고 모터 작동 상태를 정확하게 모니터링할 수 있어 지속적인 작동과 안정적인 보호가 필요한 산업 장비에 특히 적합합니다.

조정 가능한 LOAD 설정을 통해 다양한 모터에 대한 정밀한 전류 매칭이 가능하며, 시동 지연 기능은 임시 시동 전류로 인한 잘못된 트립을 방지합니다. 트립 지연 기능은 단기적인 변동과 실제 결함을 구별하는 데 도움이 되어 작동 안정성을 향상시킵니다.

다중 모터 보호 기능

PG OPR-SS3-120은 여러 보호 기능을 하나의 소형 장치에 통합합니다.

과부하 및 실속 보호

모터가 과도한 기계 부하로 작동하거나 차단되거나 비정상적인 전류 증가가 발생하면 과부하 보호 기능이 이를 감지하고 설정된 지연 시간 후에 제어 회로를 차단합니다. 이는 모터 권선의 과열 및 손상을 방지하는 데 도움이 됩니다.

위상 손실 보호

결상은 3상 모터 고장의 주요 원인 중 하나입니다. PG OPR-SS3-120은 케이블 결함, 퓨즈 결함 또는 접촉 문제로 인한 결상 상태를 감지하여 심각한 손상이 발생하기 전에 모터를 신속하게 정지시킬 수 있습니다.

3상 전류 불균형 보호

3상 간 전류 분포가 고르지 않으면 과열이 발생하고 모터 수명이 단축될 수 있습니다. 이 장치는 전류 균형을 모니터링하고 장기적인 불균형 작동으로부터 보호합니다.

시동 지연 보호

모터 시동 전류는 일시적으로 정격 전류보다 여러 배 상승할 수 있습니다. 조정 가능한 시동 지연 기능을 통해 모터는 불필요한 트립 없이 가속을 완료할 수 있으므로 고부하 시동 애플리케이션에 적합합니다.

일반적인 애플리케이션 시나리오

산업용 펌프 시스템

PG OPR-SS3-120은 워터 펌프, 순환 펌프, 배수 시스템 및 산업용 펌핑 장비에 널리 사용됩니다. 연속 운전 중 과부하, 결상, 비정상적인 전류 조건으로부터 모터를 보호합니다.

HVAC 및 냉동 장비

압축기, 냉각탑 팬, 환기 모터의 경우 안정적인 모터 작동이 중요합니다. 이 전자 과부하 계전기는 기계적 문제나 시스템 이상으로 인한 과부하 및 실속 상태로부터 안정적인 보호 기능을 제공합니다.

제조 자동화 장비

생산 라인, 컨베이어 시스템, 공작 기계 및 자동화 장비에는 모터가 지속적으로 작동해야 하는 경우가 많습니다. PG OPR-SS3-120은 실시간 모터 보호 기능을 제공하여 예상치 못한 가동 중지 시간을 줄이는 데 도움이 됩니다.

농업 및 야외 장비

농업용 관개 펌프 및 환기 시스템은 전력 조건이 불안정한 환경에서 작동할 수 있습니다. 위상 손실 보호 및 조정 가능한 지연 기능은 장비 신뢰성을 향상시키고 유지 관리 비용을 줄이는 데 도움이 됩니다.

실제 적용 경험

산업용 양수 프로젝트에서 PG OPR-SS3-120 전자 모터 과부하 계전기는 가변 부하 조건에서 작동하는 3상 펌프 모터를 보호하기 위해 모터 제어 캐비닛 내부에 설치되었습니다.

일일 작동 중에 장치는 모터 전류 변화를 지속적으로 모니터링하고 기계적 저항 변화로 인한 비정상적인 부하 증가를 성공적으로 식별했습니다. 조정 가능한 보호 지연은 정상적인 시동 중에 불필요한 종료를 방지하고, 결함 보호 기능은 비정상적인 조건에서 모터 손상을 방지하는 데 도움이 됩니다.

이 애플리케이션은 장비 안전성 향상, 유지보수 빈도 감소, 모터 서비스 수명 연장에 있어 전자 모터 보호의 가치를 입증했습니다.

PG OPR-SS3-120 Electronic Motor Overload Relay

핵심 매개변수

매개변수	세부
모델	PG OPR-SS3-120 전자 모터 과부하 릴레이
현재 조정 범위	10-120A
정격전압	160-450VAC 삼상
보호 기능	과부하, 위상 손실, 전류 불균형, 스톨 보호
시작 지연	10-60초 조정 가능
오류 트립 지연	2-12초 조정 가능
설치	35mm DIN 레일 장착
지시자	전원 LED / 결함 LED
재설정 방법	수동 재설정
인증	CE, ISO9001

핵심 장점

1. 기존 열 계전기보다 높은 보호 정확도

전자 감지 시스템은 안정적인 전류 감지 성능을 제공하고 열 노화로 인한 정확도 변화를 방지합니다. 장기간 산업 운영 중에도 안정적인 보호를 유지합니다.

2. 다양한 모터 애플리케이션에 맞게 조정 가능한 설정

전류 임계값, 시동 지연 및 오류 트립 지연을 독립적으로 조정하는 PG OPR-SS3-120은 다양한 모터 크기 및 작동 환경에 맞게 구성할 수 있어 다양한 산업 응용 분야의 호환성을 향상시킵니다.

3. 통합 보호로 캐비닛 공간 절약

여러 보호 기능을 단일 모듈에 결합함으로써 이 장치는 추가 보호 구성 요소에 대한 요구 사항을 줄이고 제어 캐비닛 배선을 단순화합니다. 표준 DIN 레일 설치를 통해 기존 시스템에 쉽게 통합할 수 있습니다.

4. 산업용 장비 제조업체를 위한 안정적인 OEM 솔루션

GOTOELE은 제품 라벨링, 포장 디자인, 매개변수 조정을 포함한 OEM 맞춤형 서비스를 제공합니다. PG OPR-SS3-120은 안정적인 모터 보호 솔루션을 찾는 유통업체, 전기 패널 제작자 및 산업 장비 제조업체에 적합합니다.

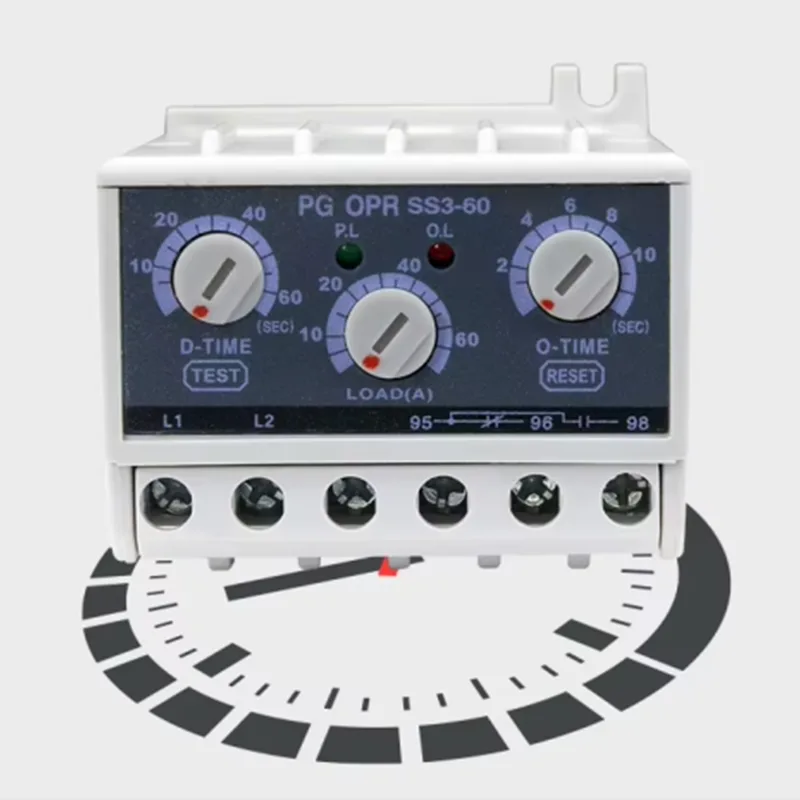

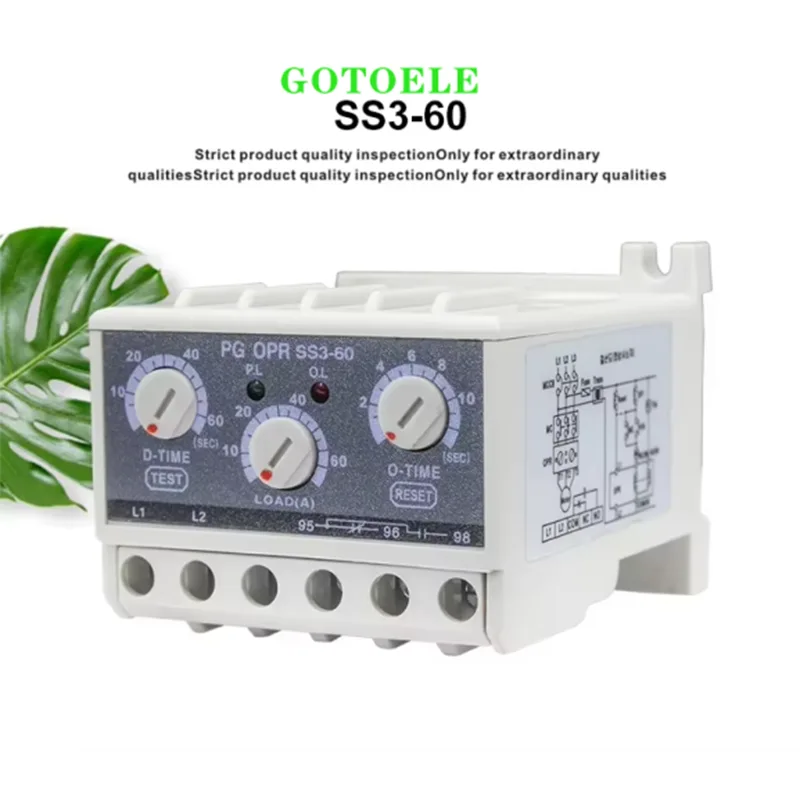

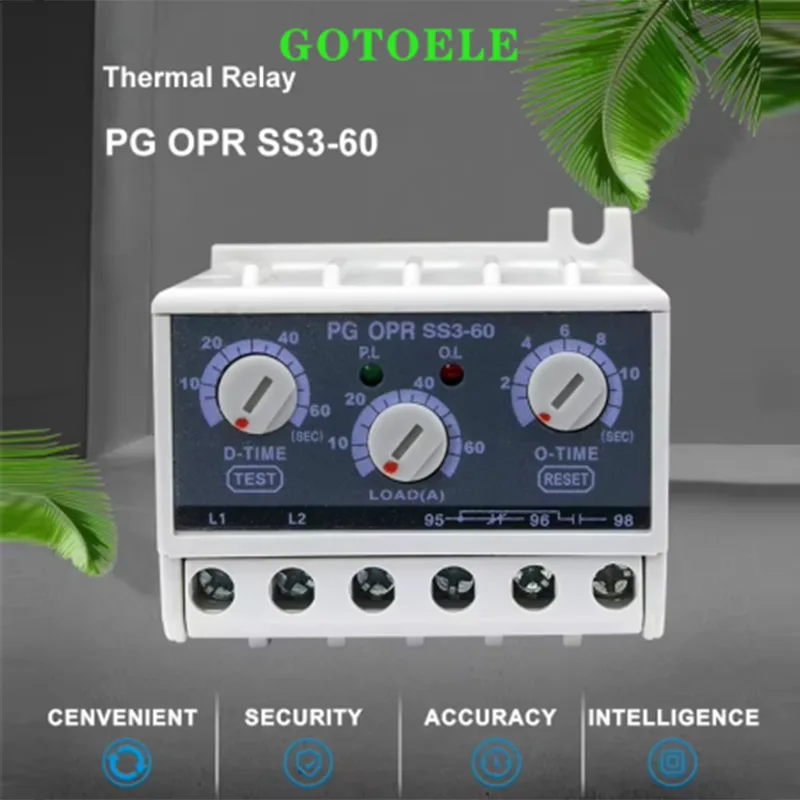

모델	PG 조직 SS3-60
작동 전압	AC90-260V
정격전류	30A 60A 120A
감전부하	저전력
문의 양식	1NO+1NC
빈도	50/60Hz
설치 모드	궤도형

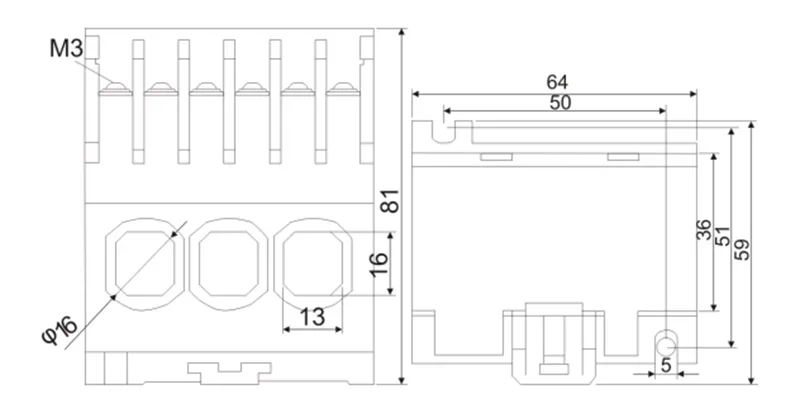

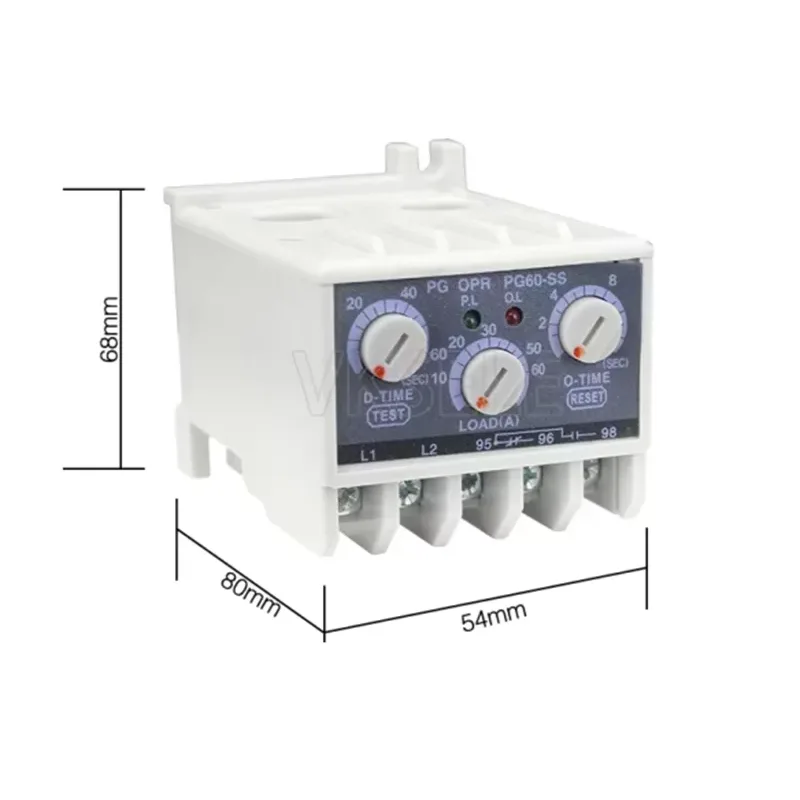

모양과 치수	546880밀리미터

PG OPR-SS3-120 Electronic Motor Overload Relay

프로젝트	PWR(녹색) LED	Trp(빨간색) LED
힘	○	x
정상 작동	○	x
여행하다	×	○

사양

현재 범위	06형) 1-6A
	유형 30) 5-30A
	유형 60) 5-60A
	120형) 10-120a
	Type 600) 60A 이상(레벨 5A) 및 Type 05의 외부 CT 사용
작동 전압(Un)	Tpye110) 110V AC
	Tpye22D) 90-260V AC
	Tpye440) 180-46D 볼트 AC
작동 주파수	50/60 테즈
작동 전력	<2W
작동 온도	-20℃+55℃
대기(t)	D 시간 0.2-60초
	Q-타임 0.2-125
비대칭 세트	%±10
연락 담당자	5A 250VAC 저항 부하
설치	35mm DIN 레일(D) 또는 창유리(P)

PG OPR-SS3-120 Electronic Motor Overload Relay

생산 및 품질 관리

GOTOELE는 전문적인 생산 공정과 엄격한 품질 관리 시스템을 통해 중국 저장성에서 PG OPR-SS3-120 전자 모터 과부하 계전기를 제조합니다.

각 제품은 출하 전 전류검출 정확도 테스트, 보호기능 테스트, 단말 신뢰성 검사, 동작 성능 검증 등의 검사 절차를 거칩니다. ISO9001 품질 관리 표준에 따라 GOTOELE는 글로벌 산업 고객을 위한 일관된 제품 품질과 안정적인 성능을 보장합니다. 포장 및 배송PG OPR-SS3-120 전자 모터 과부하 계전기는 운송 중 손상을 방지하기 위해 수출 표준 포장 재료를 사용합니다. GOTOELE는 국제 산업 고객의 요구 사항을 충족하기 위해 대량 공급, OEM 맞춤화, 맞춤형 라벨링 및 유연한 배송 솔루션을 지원합니다.

PG OPR-SS3-120 Electronic Motor Overload Relay

FAQ

Q1: 전자식 과부하 계전기와 열형 과부하 계전기의 차이점은 무엇입니까?

전자 과부하 계전기는 전류 감지 기술을 사용하여 더 빠른 응답, 더 높은 정확도 및 더 넓은 조정 옵션을 제공합니다. 주변 온도 변화에 덜 영향을 받으며 현대 산업용 모터 보호 시스템에 적합합니다.

Q2: PG OPR-SS3-120은 모터의 위상 손실을 보호할 수 있습니까?

예. 이 장치에는 위상 손실 보호 기능이 포함되어 있으며 비정상적인 3상 조건을 감지하여 제어 회로를 분리하고 모터 손상을 방지할 수 있습니다.

Q3: PG OPR-SS3-120은 다양한 모터 크기에 적합합니까?

예. 10~120A의 조정 가능한 전류 범위를 통해 펌프, 팬, 압축기 및 자동화 장비를 포함한 다양한 3상 모터 애플리케이션에 맞게 구성할 수 있습니다.

Q4: GOTOELE은 OEM 맞춤화를 지원합니까?

예. GOTOELE은 고객 요구 사항에 따라 로고 인쇄, 맞춤형 포장, 제품 매개변수 맞춤화 등 OEM 서비스를 제공합니다.

GOTOELE는 전문적인 제조 역량, 엄격한 품질 관리 및 실제 적용 경험을 통해 전 세계 산업 고객에게 신뢰할 수 있는 모터 보호 솔루션을 제공합니다. PG OPR-SS3-120 전자 모터 과부하 계전기는 장비 안전을 향상시키고 유지 관리 비용을 절감하며 산업 자동화 시스템의 안정적인 작동을 지원합니다.
