10kV 3 코어 실외 열수축 케이블 종단 키트

GOTOELE 10kV 3 코어 실외 열 수축 케이블 종단 키트는 10kV 3 코어 XLPE 절연 전원 케이블의 실외 종단을 위해 설계된 전문 고전압 케이블 액세서리입니다. 주로 절연 보호를 복원하고 전기적 스트레스를 제어하며 케이블 절단 및 스트리핑 후 방수 밀봉을 제공하는 데 사용됩니다.

문의 보내기

제품 설명

중압 전력 케이블을 설치하는 동안 케이블 종단 부분은 처리 후 원래의 케이블 절연 및 차폐 층이 노출되기 때문에 가장 중요한 지점 중 하나입니다. 적절한 보호가 이루어지지 않으면 습기 침투, 고르지 못한 전기장 분포 및 절연 노화가 전력 시스템의 장기적인 안전에 영향을 미칠 수 있습니다.

중국의 전문 전기 장비 공급업체인 GOTOELE에서 개발 및 제조한 이 10kV 실외 케이블 종단 키트는 열수축 절연재, 응력 제어 부품 및 밀봉 액세서리를 통합하여 실외 배전 환경에서 안정적인 작동을 보장합니다. 이는 도시 전력망, 산업 시설, 인프라 프로젝트 및 상업용 전기 시스템에 널리 사용됩니다.

엔지니어링 설계 및 기능적 구조

1. 열수축 절연 보호

세 개의 긴 적갈색 열 수축 튜브는 세 개의 케이블 코어의 벗겨진 주 절연 부분을 덮도록 설계되었습니다. 가열 후 튜브는 케이블 표면 주위로 촘촘하게 수축되어 탁월한 전기적 성능과 기계적 보호 기능을 갖춘 강력한 절연층을 생성합니다.

이 구조는 도체 사이의 절연 수준을 유지하는 데 도움이 되며 장기간 작동하는 동안 환경 노출로부터 안정적인 보호를 제공합니다.

2. 야외 오염 방지 단열 창고

통합된 적갈색 단열 창고는 옥외용으로 특별히 설계되었습니다. 케이블 종단 표면의 연면 거리를 늘리고 비, 습기, 먼지 및 산업 오염에 대한 저항성을 향상시킵니다.

실내 케이블 종단과 비교하여 실외 종단 구조는 기상 조건에 직접 노출되므로 추가적인 보호가 필요합니다. 오염 방지 창고는 습기와 오염으로 인한 표면 플래시오버 위험을 줄이는 데 도움이 됩니다.

3. 전기적 스트레스 제어 시스템

고전압 케이블이 절단되어 종단되면 케이블 끝 주변의 전기장 분포가 크게 변경됩니다. 집중된 전기 스트레스로 인해 적절하게 제어되지 않으면 부분 방전이나 절연 불량이 발생할 수 있습니다.

10kV 3 코어 실외 열 수축 케이블 종단 키트는 응력 제어 재료와 차폐 부품을 사용하여 전기장 분포를 최적화하고 케이블 절단 지점에서 응력 집중을 줄이며 전체 종단 시스템의 신뢰성을 향상시킵니다.

4. 3코어 브랜치 씰링 구조

케이블 분기부에는 검은색 삼방향 분기장갑이 장착되어 있습니다. 이는 케이블 외부 피복과 개별 케이블 코어 사이의 전환 영역에 대한 밀봉 보호 기능을 제공합니다.

분기점을 촘촘하게 덮어 빗물, 습기, 먼지 등이 케이블 구조 내부로 유입되는 것을 방지해 종단 전체의 방수 성능을 향상시킨다.

5. 완벽한 설치 액세서리

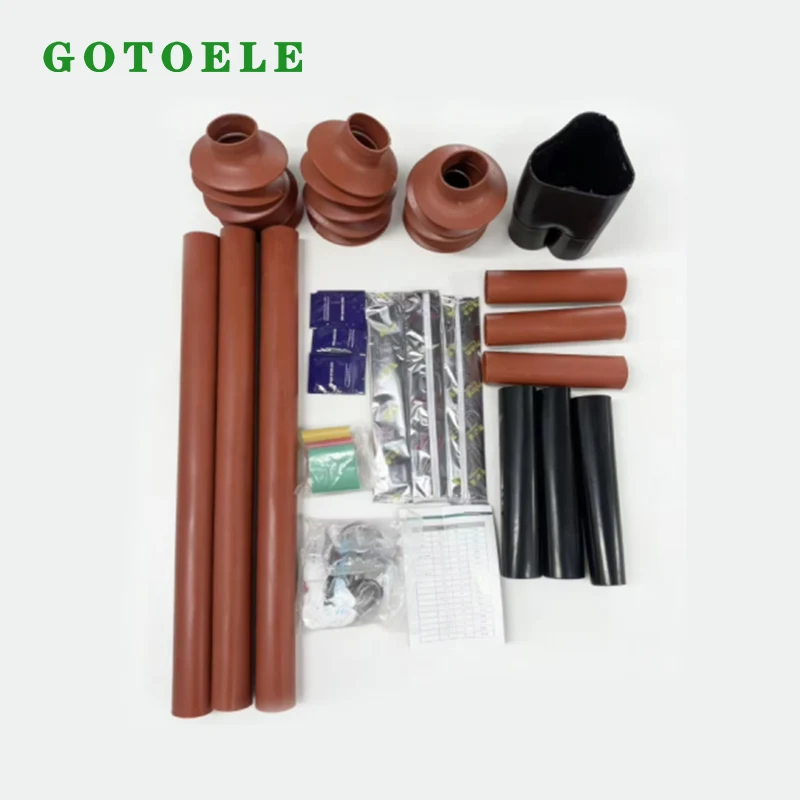

키트에는 다음을 포함하여 전문적인 케이블 터미네이션 설치에 필요한 모든 필수 보조 재료가 포함되어 있습니다.

· 전기장 분배 및 차폐 연결을 위한 알루미늄 호일 차폐 테이프

· 틈을 메우고 습기 침투를 방지하는 씰링 매스틱

· A/B/C 위상을 쉽게 식별할 수 있는 위상 식별 슬리브

· 설치 지원을 위한 윤활제 패킷

· 시공 편의를 위한 보호장갑 및 설치설명서

완벽한 액세서리 패키지는 설치 효율성을 향상시키고 일관된 터미네이션 품질을 유지하는 데 도움이 됩니다.

실제 적용 경험

중전압 배전 프로젝트의 실제 경험을 바탕으로 10kV 3 코어 실외 열수축 케이블 종단 키트는 장기적인 절연 안정성과 환경 보호가 필요한 실외 케이블 연결 지점에 널리 선택됩니다.

일반적인 응용 분야는 다음과 같습니다.

1. 시립 전력망 프로젝트다음을 포함하여 지하 10kV 케이블 시스템의 옥외 종단점에 사용됩니다.

· 주거단지 배전실

· 링메인유닛

· 케이블 분기 상자

· 박스형 변압기

· 지중케이블 전환사업

2. 산업 및 광업 전력 시스템다음을 포함하여 지속적인 전력 요구 사항이 있는 공장 및 산업 시설에 적합합니다.

· 제조공장

· 기계 워크숍

· 채굴시설

· 야금공장

· 화학공장

터미네이션 키트는 까다로운 산업 환경에서 실외 고전압 케이블 연결의 안정적인 작동을 유지하는 데 도움이 됩니다.

3. 인프라 및 공공 시설다음을 위한 실외 배전 시스템에 적용됩니다.

· 기차역

· 공항

· 항구

· 대규모 상업단지

· 공공 인프라 프로젝트

4. 다음을 지원하는 실외 고전압 케이블 터미널에 사용되는 상업용 및 건물 배전:

· 고층 주거용 건물

· 상업센터

· 대규모 부동산 개발

· 배전시설

적용 가능한 케이블 종류 및 설치 환경

10kV 3코어 실외 열 수축 케이블 종단 키트는 다음과 같이 일반적으로 사용되는 케이블 모델을 포함하여 10kV 3코어 XLPE 절연 전원 케이블용으로 설계되었습니다.

· YJV

· YJV22

이 제품은 기상 조건에 직접 노출되는 실외 환경을 위해 특별히 설계되었습니다.

옥외 오염 방지 창고가 장착되어 있으므로 야외 케이블 종단 애플리케이션에 사용해야 합니다. 날씨 노출 요구 사항이 없는 실내 케이블 종단 시스템은 해당 실내 종단 솔루션을 사용해야 합니다.

글로벌 적용사례

동남아시아 산업 배전 프로젝트

10kV 3 코어 실외 열 수축 케이블 종단 키트는 개폐 장치와 변압기 장비 사이의 실외 10kV 케이블 단자 연결을 위해 동남아시아의 제조 공장 배전 프로젝트에 적용되었습니다.

지역의 고온, 폭우, 습한 환경으로 인해 이 프로젝트에는 안정적인 방수 밀봉과 장기적인 단열 보호가 필요했습니다. 열수축 터미네이션 키트는 응력 제어 기술, 실외 단열재 및 밀봉재를 결합하여 안정적인 성능을 제공했습니다.

설치 후 케이블 종단 시스템은 지속적인 산업용 전원 공급 조건에서 안정적으로 작동하여 유지 관리 요구 사항을 줄이고 배전 안전성을 향상시키는 데 도움이 되었습니다.

프로젝트 세부사항:

· 적용분야 : 10kV 산업용 배전 시스템

· 케이블 유형: 3심 XLPE 절연 전원 케이블

· 설치 : 실외 배전반 및 변압기 케이블 단자

· 핵심요구사항 : 방수실링, 절연신뢰성, 내후성

기술적인 매개변수

매개변수	사양
제품명	10kV 3 코어 실외 열수축 케이블 종단 키트
정격전압	10kV
케이블 유형	3코어 XLPE 절연 전원 케이블
애플리케이션	실외 고전압 케이블 종단
단열재	열수축성 폴리올레핀 소재
주요 기능	절연 보호, 응력 제어, 방수 씰링
적용 가능한 환경	옥외 유통망
호환 가능한 케이블 모델	YJV, YJV22
설치 유형	열 수축 설치

제품 코드	이름	케이블용 mm²	제품 코드	이름	케이블용 mm²
TLSY01-1/0	1심 터미널	10-16	JLSY01-1/0	1심 커넥터	10-16
TLSY01-1/1	1심 터미널	25-50	JLSY01-1/1	1심 커넥터	25-50
TLSY01-1/2	1심 터미널	70-120	JLSY01-1/2	1심 커넥터	70-120
TLSY01-1/3	1심 터미널	150-240	JLSY01-1/3	1심 커넥터	150-240
TLSY01-1/4	1심 터미널	300-400	JLSY01-1/4	1심 커넥터	300-400
TLSY01-2/0	2심 터미널	10-16	JLSY01-2/0	2코어 커넥터	10-16
TLSY01-2/1	2심 터미널	25-50	JLSY01-2/1	2코어 커넥터	25-50
TLSY01-2/2	2심 터미널	70-120	JLSY01-2/2	2코어 커넥터	70-120
TLSY01-2/3	2심 터미널	150-240	JLSY01-2/3	2코어 커넥터	150-240
TLSY01-2/4	2심 터미널	300-400	JLSY01-2/4	2코어 커넥터	300-400
TLSY01-3/0	3심 터미널	10-16	JLSY01-3/0	3심 커넥터	10-16
TLSY01-3/1	3심 터미널	25-50	JLSY01-3/1	3심 커넥터	25-50
TLSY01-3/2	3심 터미널	70-120	JLSY01-3/2	3심 커넥터	70-120
TLSY01-3/3	3심 터미널	150-240	JLSY01-3/3	3심 커넥터	150-240
TLSY01-3/4	3심 터미널	300-400	JLSY01-3/4	3심 커넥터	300-400
TLSY01-4/0	4심 터미널	10-16	JLSY01-4/0	4코어 커넥터	10-16
TLSY01-4/1	4심 터미널	25-50	JLSY01-4/1	4코어 커넥터	25-50
TLSY01-4/2	4심 터미널	70-120	JLSY01-4/2	4코어 커넥터	70-120
TLSY01-4/3	4심 터미널	150-240	JLSY01-4/3	4코어 커넥터	150-240
TLSY01-4/4	4심 터미널	300-400	JLSY01-4/4	4코어 커넥터	300-400
TLSY01-5/0	5심 터미널	10-16	JLSY01-5/0	5심 커넥터	10-16
TLSY01-5/1	5심 터미널	25-50	JLSY01-5/1	5심 커넥터	25-50
TLSY01-5/2	5심 터미널	70-120	JLSY01-5/2	5심 커넥터	70-120
TLSY01-5/3	5심 터미널	150-240	JLSY01-5/3	5심 커넥터	150-240
TLSY01-5/4	5심 터미널	300-400	JLSY01-5/4	5심 커넥터	300-400
