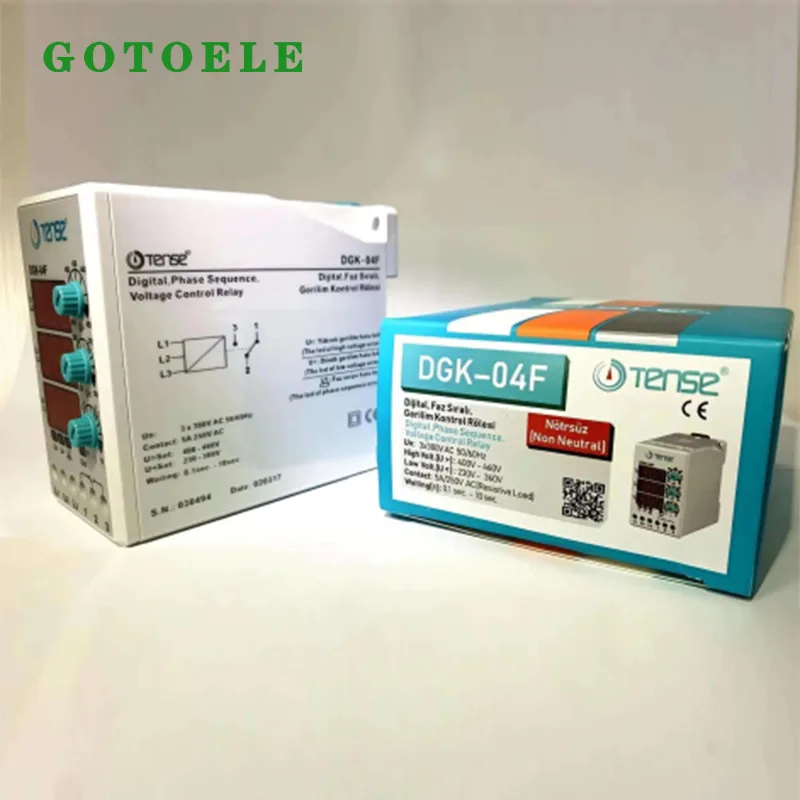

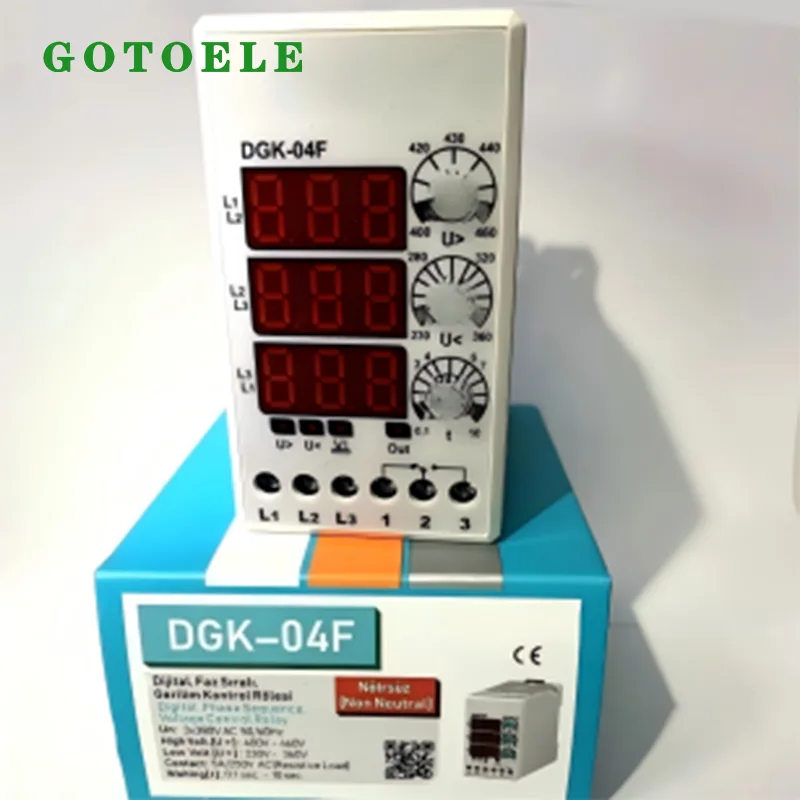

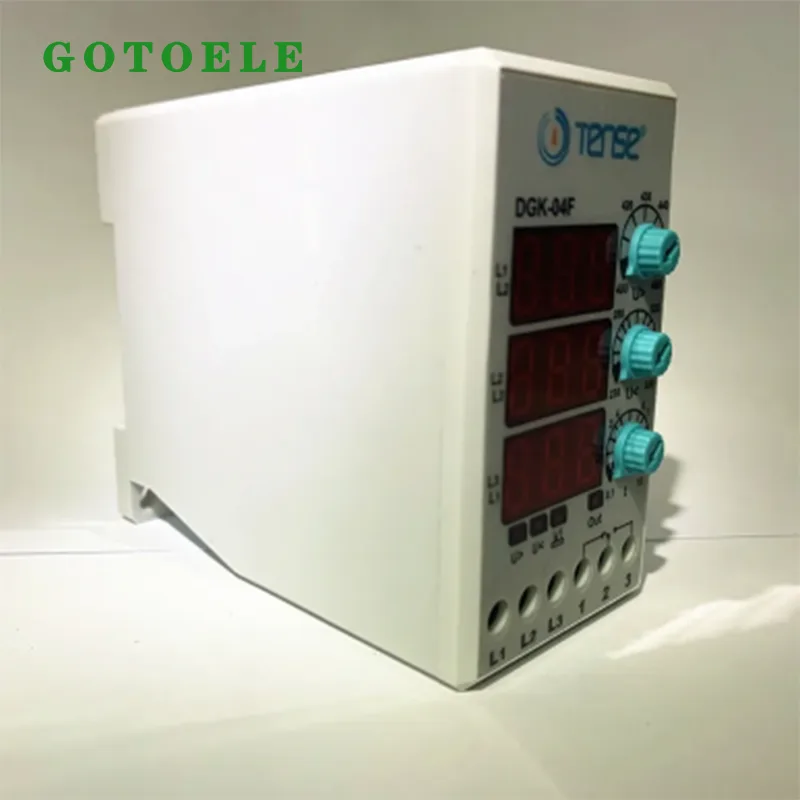

디지털 삼상 위상 시퀀스 전압 모니터링 릴레이

AC 380V 50/60Hz 산업 및 상업용 애플리케이션용으로 설계된 이 디지털 3상 위상 시퀀스 전압 모니터링 계전기는 모터, 펌프, 압축기, 자동화 장비 및 기타 3상 전기 부하에 대한 안정적인 보호 기능을 제공합니다. 저전압 전기 제조 분야에서 14년 이상의 경험을 보유한 GOTOELE는 글로벌 고객을 위한 안정적이고 비용 효율적인 전기 제어 솔루션을 개발하는 데 중점을 두고 있습니다.

자세한 소개

1. 제품 포지셔닝 및 작동 원리

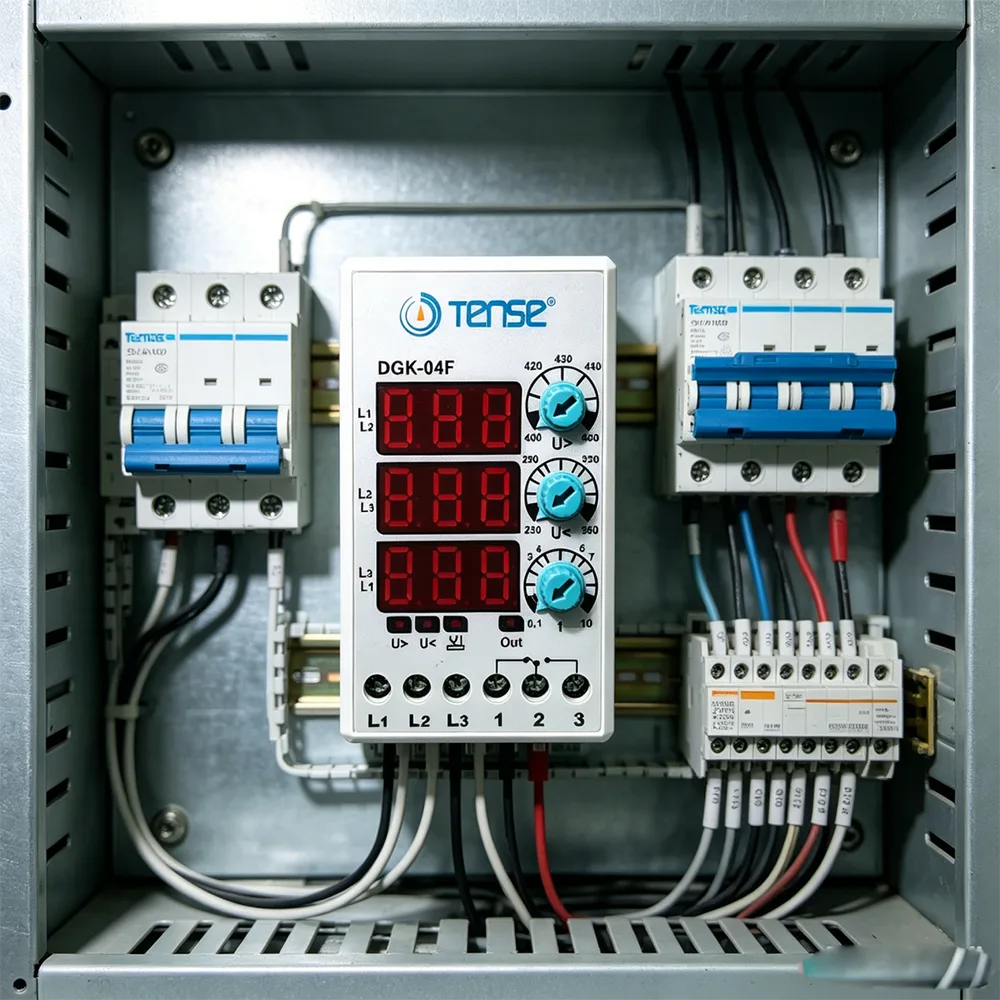

디지털 3상 위상 시퀀스 전압 모니터링 계전기는 비정상적인 전력 조건으로부터 3상 전기 장비를 보호하도록 설계되었습니다. 배전함이나 산업용 제어 캐비닛 내부에 설치되는 이 장치는 3상 전원 공급 장치의 전압 상태와 위상 순서를 지속적으로 모니터링합니다.

위상 손실, 잘못된 위상 순서, 과전압 또는 저전압과 같은 문제가 발생하면 계전기는 제어되는 회로를 신속하게 분리하여 연결된 장비의 손상을 방지합니다. 전원 공급이 정상으로 돌아온 후 자동 복구 기능은 미리 설정된 지연 시간에 따라 작동을 복원할 수 있습니다.

기존의 개별 보호 구성 요소와 달리 이 계전기는 여러 보호 기능을 하나의 장치에 결합하여 배선 복잡성을 줄이고 전기 캐비닛 내부 설치 공간을 절약합니다.

2. 상순 보호 기능

잘못된 상 순서로 인해 3상 모터가 역회전할 수 있으며, 이로 인해 장비가 손상되거나 생산이 중단될 수 있습니다. 디지털 3상 위상 시퀀스 전압 모니터링 계전기는 들어오는 전원의 위상 순서를 자동으로 식별하고 잘못된 시퀀스가 ​​감지되면 출력을 차단합니다.

이 기능은 안전한 작동을 위해 올바른 회전 방향이 필수적인 워터 펌프, 압축기, 환기 시스템 및 컨베이어 기계와 같은 모터 구동 장비에 널리 사용됩니다.

3. 결상 보호 기능

산업 작동 중에 케이블 오류, 연결 느슨함 또는 그리드 이상으로 인해 위상 손실이 발생할 수 있습니다. 한 상이 사라지면 3상 모터가 과도한 전류로 계속 작동하여 과열 및 권선 손상을 초래할 수 있습니다.

계전기는 3상을 모두 실시간으로 모니터링하고, 위상 손실이 감지되면 즉시 전원 공급을 차단합니다. 이는 예상치 못한 모터 고장을 줄이고 산업 장비의 서비스 수명을 향상시키는 데 도움이 됩니다.

4. 과전압 및 부족전압 모니터링

전압 변동은 산업용 전력망에서 흔히 발생하는 문제입니다. 과도한 전압은 전자 컨트롤러, 인버터 및 전기 부품을 손상시킬 수 있으며, 전압이 부족하면 모터가 비정상적인 조건에서 작동할 수 있습니다.

조정 가능한 전압 모니터링 기능을 통해 사용자는 다양한 애플리케이션 환경에 따라 적절한 보호 값을 설정할 수 있습니다. 전압이 사전 설정된 범위를 초과하거나 미만으로 떨어지면 릴레이는 연결된 장비를 보호하기 위해 부하를 차단합니다.

5. 자동 재설정 및 지연 제어

내장된 지연 조정 기능은 일시적인 전압 변동으로 인한 불필요한 종료를 방지하는 데 도움이 됩니다. 오류를 감지한 후 릴레이는 미리 설정된 지연 시간 후에 출력을 차단합니다.

전원 공급 장치가 안정된 상태로 돌아오면 자동 재설정 기능은 구성된 대기 기간 후에 전원을 복원합니다. 이 기능은 특히 실외 장비, 원격 시설 및 무인 전기 시스템에 적합합니다.

응용분야

1. 산업용 모터 보호 시스템

이 계전기는 펌프, 팬, 압축기, 공작 기계 및 생산 라인 장비를 보호하기 위해 산업용 모터 제어 캐비닛에 널리 설치됩니다.

상순 및 전압 상태를 모니터링함으로써 상 손실, 역회전 및 불안정한 전압으로 인한 모터 소손을 방지하고 생산 연속성을 향상시키며 유지 관리 비용을 절감하는 데 도움이 됩니다.

2. 상업용 건물 유통 시스템

상업용 건물에서는 중앙 에어컨 시스템, 냉장 장치, 대형 환기 장비 등 3상 전기 장비를 사용하는 경우가 많습니다.

디지털 3상 위상 시퀀스 전압 모니터링 계전기는 이러한 시스템에 대한 안정적인 프런트 엔드 보호 기능을 제공하여 안정적인 작동을 유지하고 비정상적인 그리드 조건으로 인한 장비 고장을 줄이는 데 도움을 줍니다.

3. 농업용 전기 장비

관개 시스템, 온실 환기 장비, 축산 농장 등의 농업 시설은 전력 공급 안정성이 제한된 환경에서 운영되는 경우가 많습니다.

자동 오류 복구 기능을 갖춘 이 계전기는 수동 검사 요구 사항을 줄이고 무인 농업 전기 시스템에 대한 안정적인 보호 기능을 제공합니다.

4. 태양광 및 에너지 시스템

이 계전기는 3상 태양광 발전 시스템, 인버터 보호 캐비닛 및 에너지 관리 장비에 적용될 수 있습니다.

비정상적인 전압 조건과 위상 문제를 모니터링하여 재생 에너지 전기 시스템의 안전성과 신뢰성을 향상시키는 데 도움이 됩니다.

실제 적용 경험

GOTOELE의 14년 이상의 저전압 전기 제조 경험을 바탕으로 디지털 삼상 시퀀스 전압 모니터링 계전기는 동남아시아, 중동 및 유럽 시장의 산업 고객에게 공급되었습니다.

동남아시아의 한 수처리 프로젝트에서는 매일 지속적으로 작동하는 여러 대의 물 펌프를 보호하기 위해 3상 펌프 제어 캐비닛에 릴레이를 설치했습니다. 작동 중에 장치는 비정상적인 위상 조건을 성공적으로 감지하고 모터 손상이 발생하기 전에 회로를 분리했습니다.

장기간 작동 후 고객은 이전 보호 솔루션에 비해 장비 안정성이 향상되고 유지 관리 요구 사항이 감소했다고 보고했습니다. 이 적용 경험은 산업 환경에서 GOTOELE 보호 제품의 실질적인 가치를 보여줍니다.

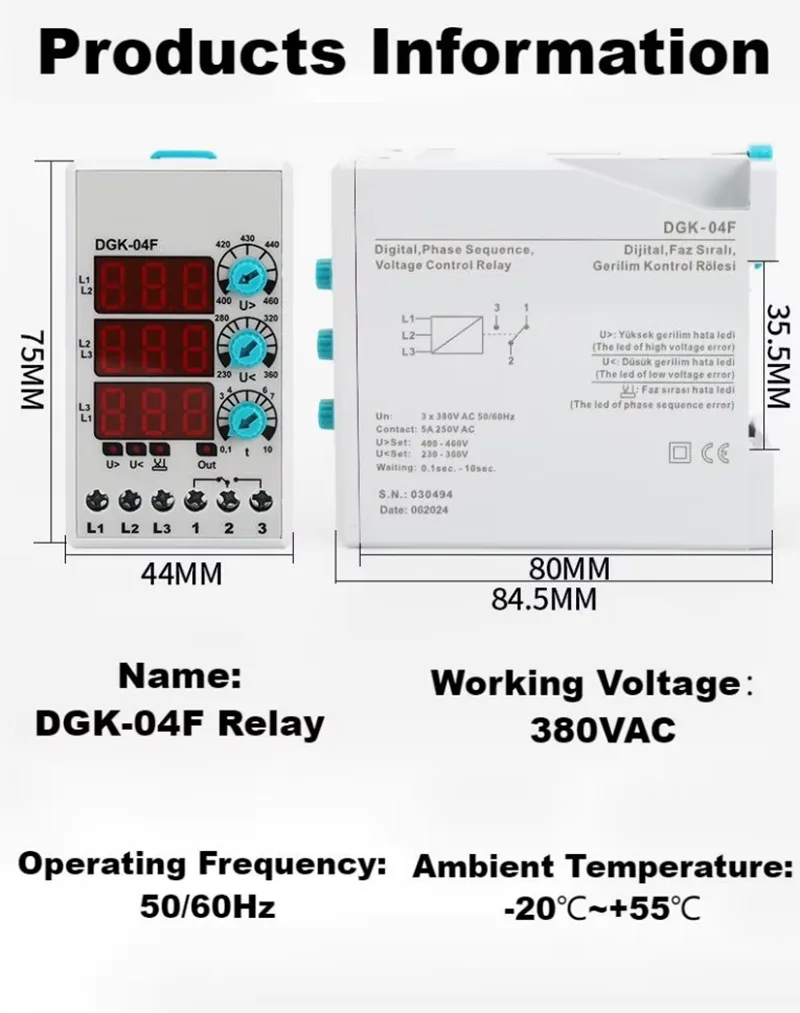

기술적인 매개변수

제품 장점

1. 통합 보호 기능

이 계전기는 위상 시퀀스 감지, 위상 손실 보호 및 전압 모니터링을 포함한 여러 전기 보호 기능을 하나의 소형 장치에 결합합니다.

이 통합 설계는 여러 개의 독립적인 보호 구성 요소에 대한 필요성을 줄이고 캐비닛 배선을 단순화하며 전반적인 시스템 신뢰성을 향상시킵니다.

2. 컴팩트한 DIN 레일 설치

표준 모듈형 구조로 설계된 이 계전기는 배전함 및 제어 캐비닛 내부의 35mm DIN 레일에 직접 설치할 수 있습니다.

컴팩트한 크기로 귀중한 설치 공간을 절약하고 전기 시스템 업그레이드 중에 편리한 유지 관리가 가능합니다.

3. 쉬운 작동 및 유지 관리

디지털 모니터링 설계는 명확한 작동 정보를 제공하므로 전기 기술자는 3상 전원 공급 장치의 상태를 빠르게 이해할 수 있습니다.

조정 가능한 보호 매개변수 덕분에 시운전이 더 쉬워지고 제품이 다양한 전기 환경에 적응할 수 있습니다.

4. 안정적인 OEM 제조 능력

GOTOELE은 중국 절강성에 위치한 저전압 전기 제품 전문 제조업체이자 수출업체입니다.

14년 이상의 업계 경험, 1600평방미터가 넘는 생산 면적, 전문 제조 장비 및 엄격한 품질 관리 절차를 갖춘 GOTOELE는 국제 고객에게 안정적인 OEM 및 ODM 솔루션을 제공합니다.

제조 경험 및 품질 관리

GOTOELE은 제품 연구 및 개발, 생산, 검사 및 수출 서비스를 통합합니다. 이 회사는 접촉기, 계전기, 회로 차단기, 시동기 및 산업용 제어 부품을 포함한 저전압 전기 제품을 전문으로 합니다.

공장에서는 경험이 풍부한 기술 직원들로 구성된 전문 생산 작업장을 운영하고 있으며 원자재 선택부터 완제품 검사까지 엄격한 품질 관리 절차를 따르고 있습니다.

각 디지털 3상 시퀀스 전압 모니터링 계전기는 배송 전에 전기 성능 테스트, 기능 검증 및 외관 검사를 거칩니다. CE 인증 및 ISO9001 품질 관리 표준은 전 세계 고객에게 일관된 제품 품질과 안정적인 성능을 보장합니다.

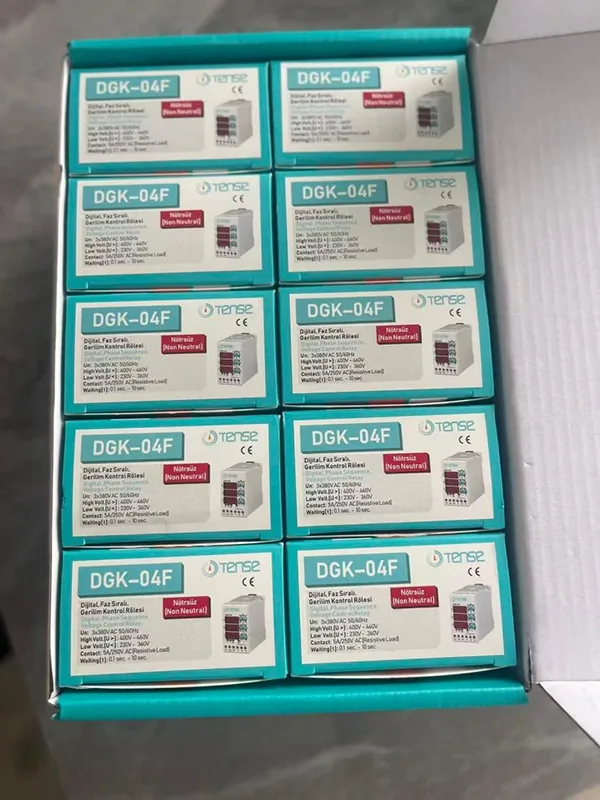

포장 및 배송

GOTOELE은 국제 운송 중에 제품을 보호하기 위해 수출 표준 포장을 사용합니다.

유통업체 및 프로젝트 고객의 경우 시장 요구 사항에 따라 맞춤형 라벨, 포장 솔루션 및 OEM 서비스를 이용할 수 있습니다. 효율적인 생산 관리와 수출 경험을 바탕으로 GOTOELE은 전 세계 고객에게 안정적인 배송 지원을 제공합니다.

FAQ

Q1: 이 3상 보호 계전기는 어떤 장비를 보호할 수 있나요?

계전기는 주로 3상 모터, 펌프, 압축기, 팬, 산업 기계 및 기타 전기 장비를 위상 손실, 잘못된 위상 시퀀스 및 비정상적인 전압 조건으로부터 보호하는 데 사용됩니다.

Q2: 오류 발생 후 릴레이가 자동으로 전원을 복원할 수 있습니까?

예. 장치는 전원 공급 장치가 정상으로 돌아온 후 자동 재설정을 지원합니다. 사용자는 다양한 애플리케이션 요구 사항에 따라 지연 시간을 설정할 수 있습니다.

Q3: GOTOELE은 OEM 맞춤형 서비스를 제공합니까?

예. GOTOELE는 제품 라벨링, 포장 디자인, 다양한 시장 및 프로젝트에 대한 맞춤형 전기 매개변수를 포함하여 OEM 및 ODM 맞춤화를 지원합니다.

GOTOELE은 전문적인 제조 능력, 엄격한 품질 관리 및 실제 적용 경험을 통해 전 세계 산업 고객에게 신뢰할 수 있는 저전압 전기 솔루션을 지속적으로 제공하고 있습니다. 안정적인 성능과 유연한 맞춤 서비스를 통해 GOTOELE은 고객이 보다 안전하고 효율적인 전기 제어 시스템을 구축할 수 있도록 지원합니다.

명세서
